FMEA, 이 단어만 들어도 괜히 머리가 지끈거린다고요?
솔직히 저도 그랬어요. 복잡한 표를 만들고, 항목마다 점수를 매기는 일이 여간 번거로운 게 아니었거든요.
그런데 사실 FMEA가 복잡하고 어렵게 느껴지는 이유는 딱 하나예요. 바로 어디서부터 어떻게 시작해야 할지 막막하기 때문이죠. 그래서 오늘은 FMEA 작성에 관한 모든 것을 준비했습니다. 실무에서 바로 활용할 수 있는 FMEA 작성 사례 3가지를 포함해, 복잡한 다이어그램을 순식간에 완성하는 초간단 팁까지 전부 알려드릴게요.
오늘 5분만 투자해 이 글을 읽고 나면, 더 이상 FMEA 때문에 스트레스받는 일이 없을 겁니다! 그럼 시작해 볼까요?
Part 1: FMEA란? 사용 방법은?
✅ FMEA란?

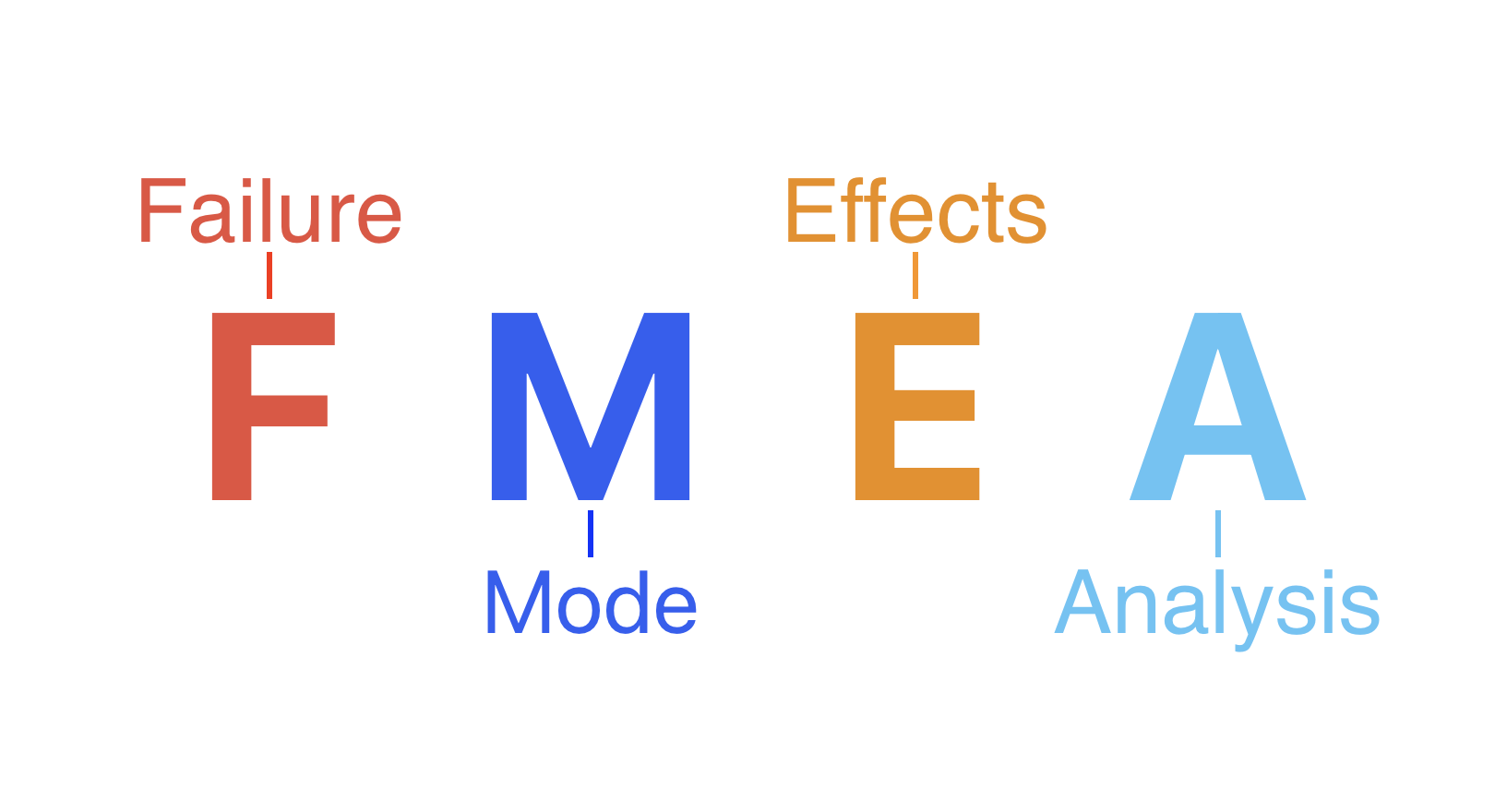

FMEA는 'Failure Mode and Effects Analysis'의 약자로, 우리말로는 '고장 모드 및 영향 분석'이라고 불려요. 이름만 들으면 뭔가 엄청 복잡한 공학 용어 같지만, 쉽게 말해 '문제(고장)가 발생하기 전에 미리 예측하고, 그 문제가 일으킬 파급 효과를 분석해서 예방하는 것'이라고 생각하면 돼요.
신제품을 개발하거나 새로운 공정을 도입할 때 발생할 수 있는 모든 잠재적 문제점을 찾아내는 거죠.
"만약 제품이 고장 나면 어떻게 되지?", "그 문제가 고객에게 어떤 영향을 줄까?", "문제를 미리 막으려면 뭘 해야 할까?" 이런 질문에 대한 답을 미리 찾는 과정이에요.
FMEA는 문제가 터진 후에 수습하는 '사후처리'가 아니라, 문제가 발생하기 전에 리스크를 줄이는 '사전 예방' 활동입니다.
이 과정을 통해 제품의 신뢰성을 높이고, 개발 비용을 절감하며, 고객 만족도를 극대화할 수 있어요.
FMEA는 보통 DFMEA (설계 FMEA)와 PFMEA (공정 FMEA)로 나뉘어요.
DFMEA는 제품 설계 단계에서 발생 가능한 고장을 분석하고, PFMEA는 제조 공정 단계에서 발생 가능한 문제를 분석하는 거죠. 이 두 가지를 아는 것만으로도 FMEA의 절반은 이해한 거예요.
✅ FMEA 작성 프로세스
2. 고장 영향(Effect) 분석: 그 문제가 어떤 파급효과를 일으킬지 분석
3. 심각도(Severity, S) 평가: 영향의 심각성 점수 (1~10)
4. 발생도(Occurrence, O) 평가: 고장 발생 가능성 점수 (1~10)
5. 검출도(Detection, D) 평가: 고장을 발견할 수 있는 가능성 점수 (1~10)
6. RPN (Risk Priority Number) 계산: S(심각도) x O(발생도) x D(검출도) = RPN(위험 우선순위)
7. 개선 조치 계획 및 실행: RPN 점수가 높은 항목부터 개선
✅ FMEA 활용 팁
- FMEA는 제품 개발 초기 단계에서부터 시작하는 것이 가장 효과적입니다.
- 팀원들과 함께 브레인스토밍을 통해 다양한 시각에서 문제를 찾아보세요.
- 기존 데이터와 과거 불량 사례를 참고하면 분석 속도가 빨라집니다.
- 시각적인 다이어그램 도구(예: 이드로우맥스/EdrawMax)를 사용하면 이해도가 크게 향상됩니다.
Part 2: 한 번만 보면 이해되는 FMEA 작성 사례 3가지
이론만으로는 와닿지 않으시죠? 이제부터 실제로 FMEA를 어떻게 작성하는지 구체적인 FMEA 작성 사례를 통해 알려드릴게요. 회사에서 당장 써먹을 수 있는 꿀팁이니, 집중해서 봐주세요!

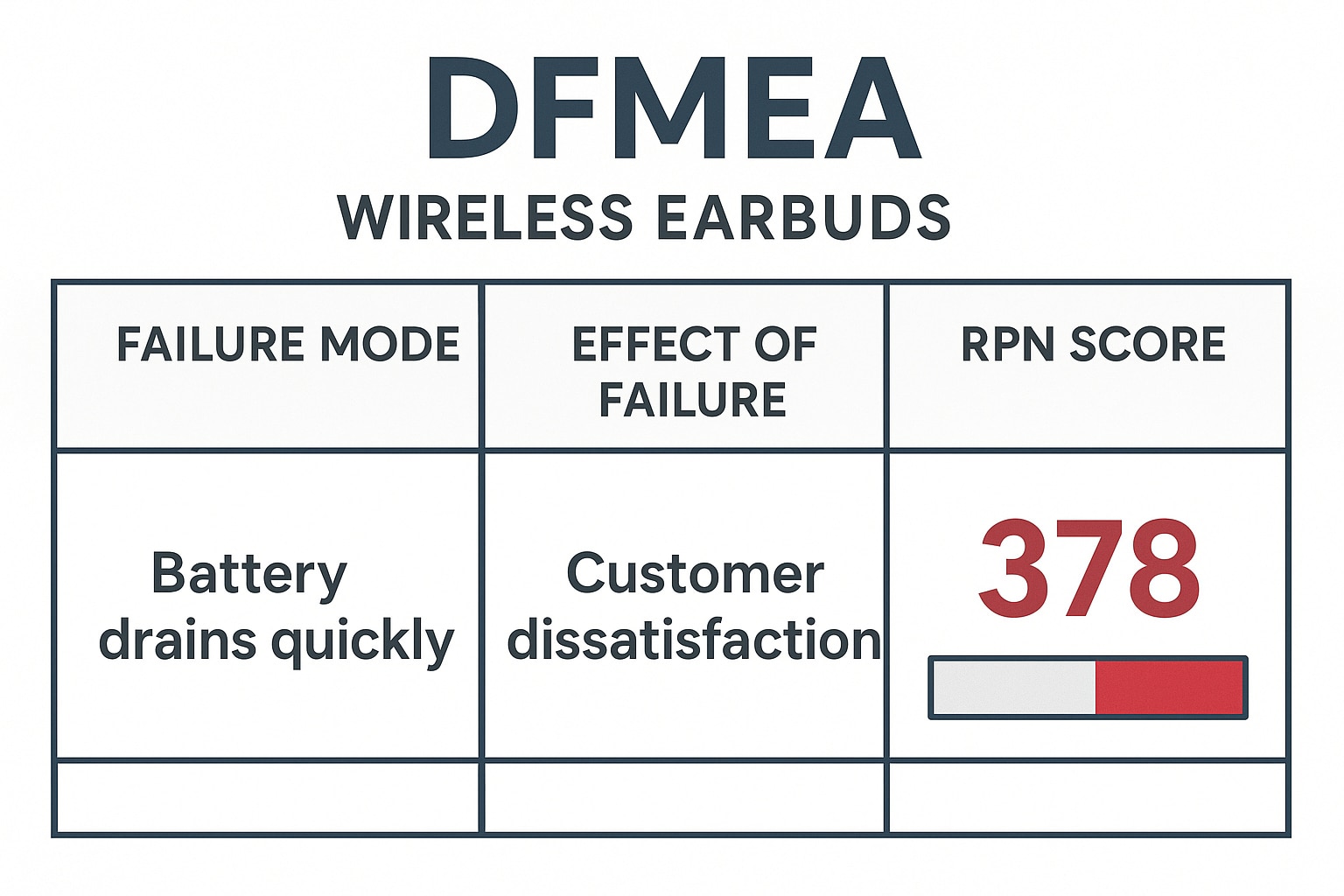

📌 FMEA 작성 사례 1: 신제품 개발 (DFMEA)
새로운 무선 이어폰을 개발한다고 가정해 볼게요. 제품 설계 단계에서 발생할 수 있는 잠재적 문제를 분석해야겠죠?
- 고장 모드: 이어폰 배터리가 예상보다 빨리 방전된다.
- 고장 영향: 고객이 불편을 느끼고 제품 불만족으로 이어져, 결국 환불 요청이 증가한다.
- 심각도(S): 9 (매우 심각한 고객 불만 발생)
- 발생도(O): 6 (설계상의 문제로 발생 가능성 보통)
- 검출도(D): 7 (개발 단계에서 발견하기 어려울 수 있음)
- RPN: 9 x 6 x 7 = 378
이렇게 RPN 점수가 높게 나오면, 배터리 방전 문제에 대한 개선 조치를 최우선으로 진행해야 하는 거예요. 배터리 효율을 높이는 설계를 다시 검토하거나, 배터리 테스트 절차를 강화하는 등의 조치를 취해야겠죠?
설계 단계부터 잠재적 문제를 예측하고 개선함으로써, 출시 후 발생할 수 있는 대규모 리콜 사태나 고객 불만을 사전에 방지할 수 있습니다.

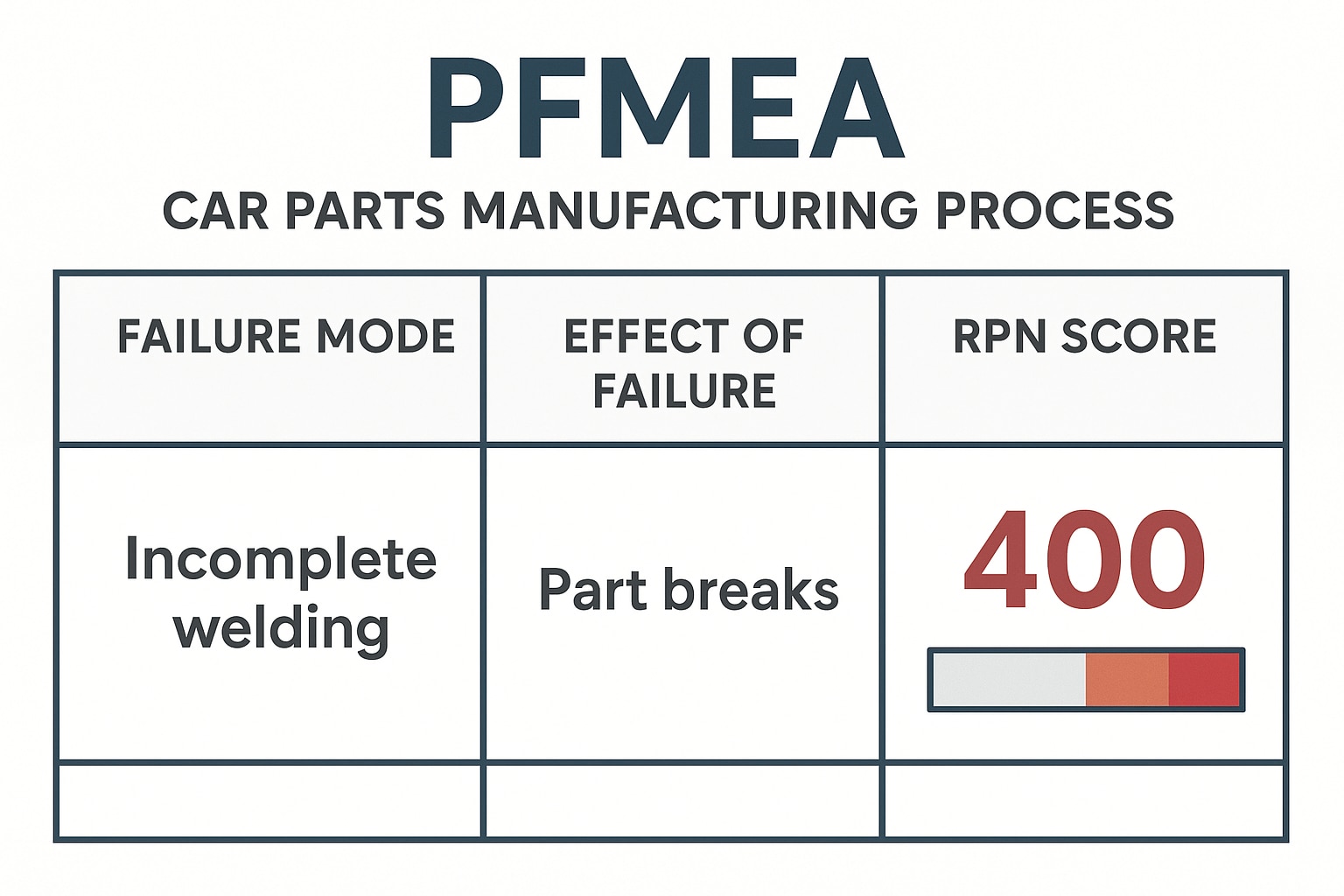

📌 FMEA 작성 사례 2: 생산 공정 개선 (PFMEA)
이번에는 자동차 부품 제조 라인의 공정을 개선하는 사례를 살펴볼게요. PFMEA는 공정상의 오류로 인해 제품에 불량이 발생하는 것을 막는 데 초점을 맞춰요.
- 고장 모드: 용접 공정 중 불완전한 용접이 발생한다.
- 고장 영향: 부품의 내구성이 약해져서 주행 중 파손될 위험이 있고, 이는 고객의 안전에 치명적인 영향을 미친다.
- 심각도(S): 10 (고객의 안전과 직결되므로 매우 심각)
- 발생도(O): 5 (용접기 관리 소홀로 발생 가능성 보통)
- 검출도(D): 8 (육안 검사로는 발견하기 어려움)
- RPN: 10 x 5 x 8 = 400
RPN 점수가 무려 400! 이런 경우, 용접 로봇의 정기 점검 주기를 단축하거나, 비전 시스템을 도입해 용접 상태를 자동으로 검사하는 등의 개선 조치를 즉시 시행해야 합니다.
공정 단계의 잠재적 위험을 분석하고 선제적으로 대응하여, 불량품 생산을 최소화하고 생산 비용 절감 및 제품 품질을 향상시킬 수 있습니다.

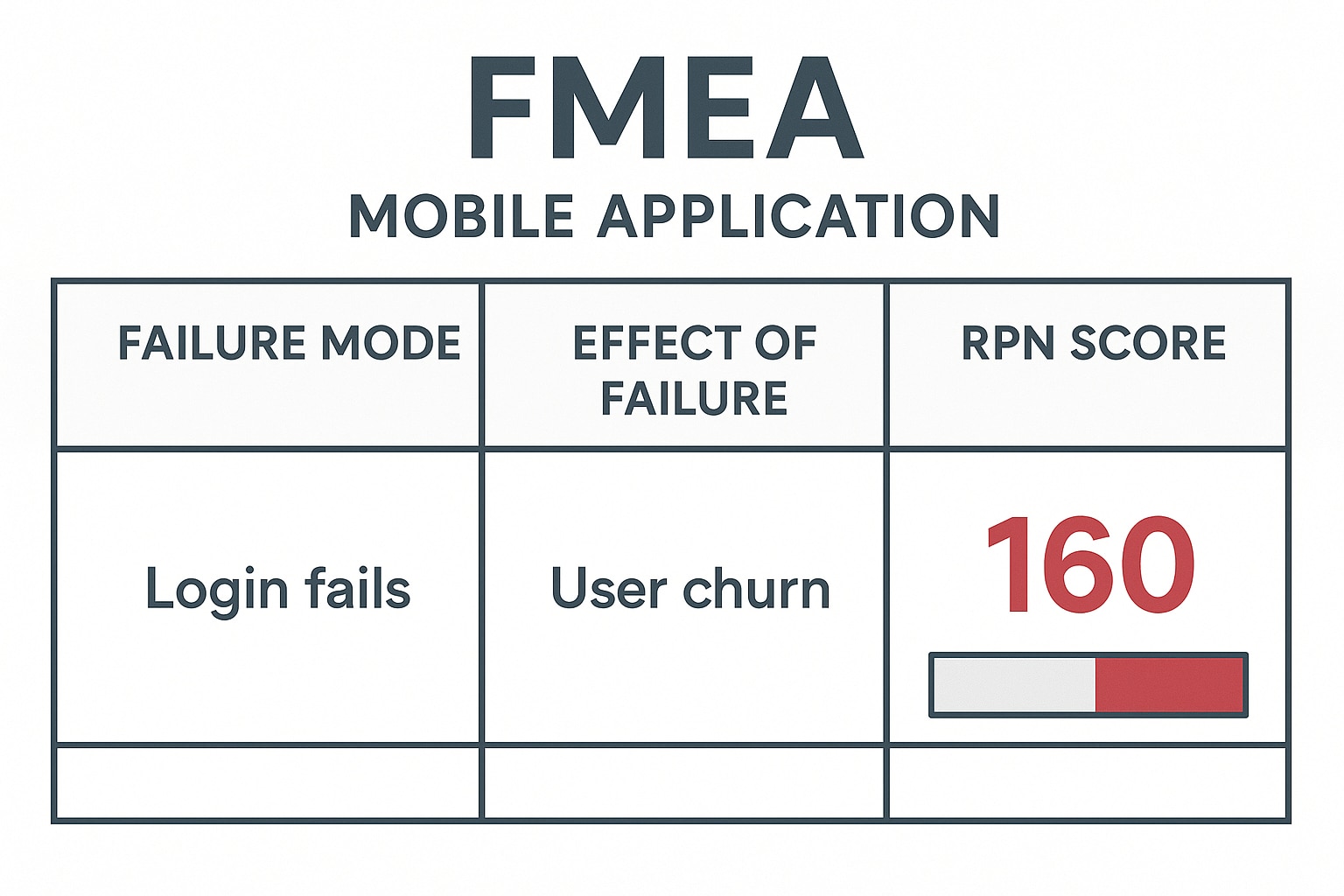

📌 FMEA 작성 사례 3: 소프트웨어 개발 (SW FMEA)
마지막으로 모바일 앱 개발 시에 적용하는 사례를 살펴볼게요. FMEA는 제조 분야뿐만 아니라 소프트웨어 개발에도 아주 유용하게 쓰일 수 있거든요.
- 고장 모드: 로그인 기능 오류로 사용자가 로그인을 할 수 없다.
- 고장 영향: 사용자가 앱을 이용할 수 없게 되어 이탈률이 높아지고, 서비스 신뢰도가 하락한다.
- 심각도(S): 8 (사용자 경험에 직접적인 타격)
- 발생도(O): 4 (테스트 단계에서 놓칠 수 있는 버그)
- 검출도(D): 5 (QA팀의 수동 테스트로는 발견 가능성이 보통)
- RPN: 8 x 4 x 5 = 160
이 경우, 로그인 기능에 대한 자동화 테스트 코드를 추가하거나, 베타 테스트를 통해 실제 사용자 피드백을 받는 등의 조치를 통해 문제 발생 가능성을 낮출 수 있겠죠.
서비스 런칭 전 핵심 기능의 잠재적 버그를 파악하고 보완하여, 사용자 경험을 극대화하고 서비스 안정성을 확보할 수 있습니다.

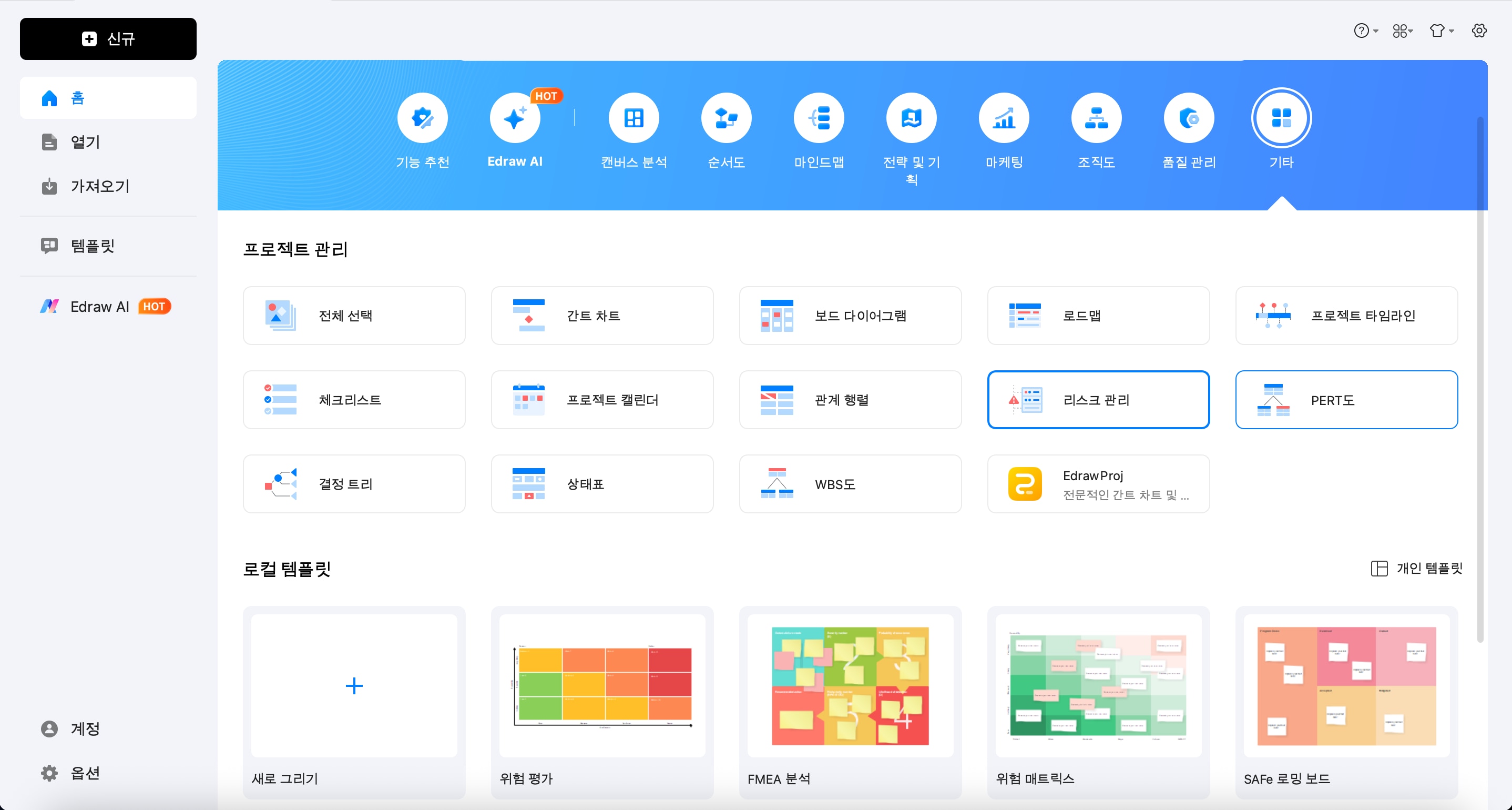

Part 3: 이드로우맥스(EdrawMax)의 기타 AI 기능 활용법
FMEA 작성 사례들을 보면서 "와, 이거 하나하나 다 수작업으로 하려면 너무 힘들겠는데?"라는 생각 드셨죠?
네, 맞아요. 복잡한 FMEA 다이어그램을 만드는 건 정말 많은 시간과 노력이 필요하거든요.
그래서 제가 직접 써보고 너무 좋아서 강추하는 팁 하나를 알려드릴게요. 바로 이드로우맥스(EdrawMax) 라는 올인원 다이어그램 작성 툴인데요. 특히, FMEA뿐 아니라 다양한 품질 관리·업무 기획 작업을 효율적으로 도와주는강력한 AI 기능이 백미입니다.
아래는 FMEA 작성 시 유용하게 사용되는 이드로우맥스의 기타 AI 기능입니다.

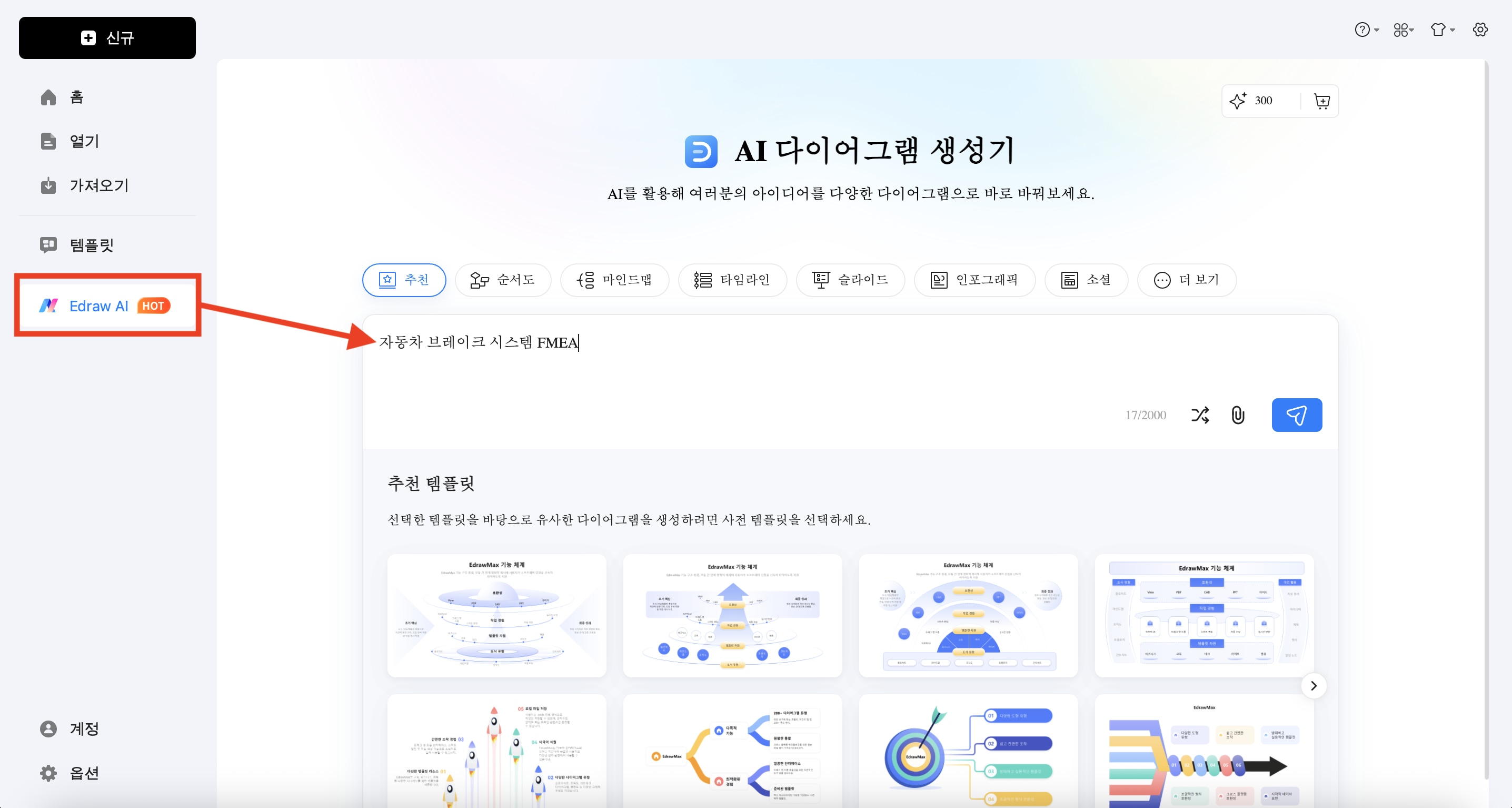

1. AI 다이어그램 생성
키워드나 간단한 설명만 입력하면, 자동으로 다이어그램 구조를 설계해 줍니다.
예를 들어 “자동차 브레이크 시스템 FMEA”라고 입력하면, 분석 항목별 표와 연계된 흐름도를 한 번에 생성할 수 있습니다.

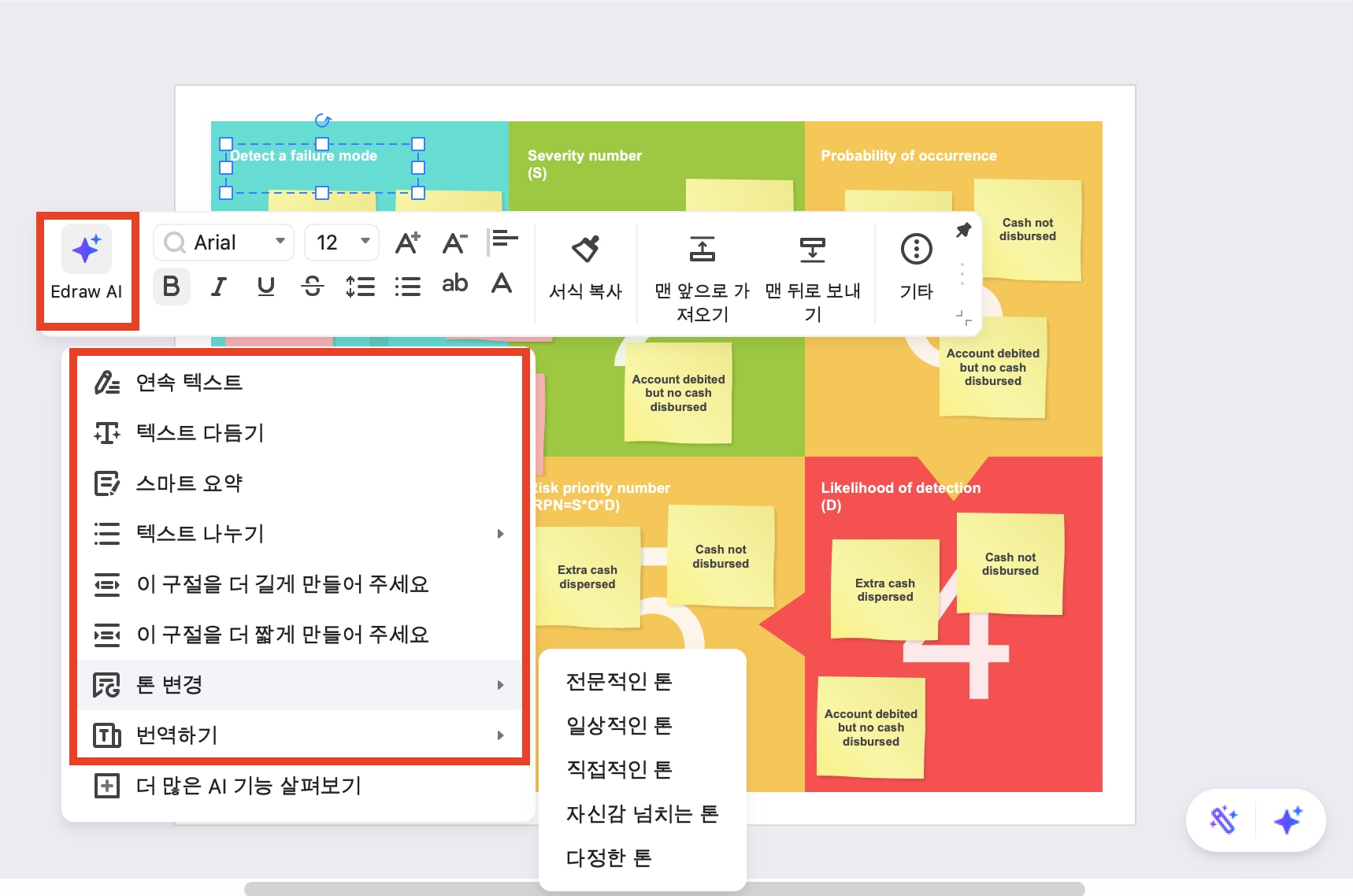

2. AI 텍스트 어시스턴트
분석 결과에 대한 설명문을 AI가 자동 작성·요약·톤 조정까지 지원합니다.
보고서용 문장을 빠르게 만들 수 있어, 실무 보고 속도가 대폭 향상됩니다.

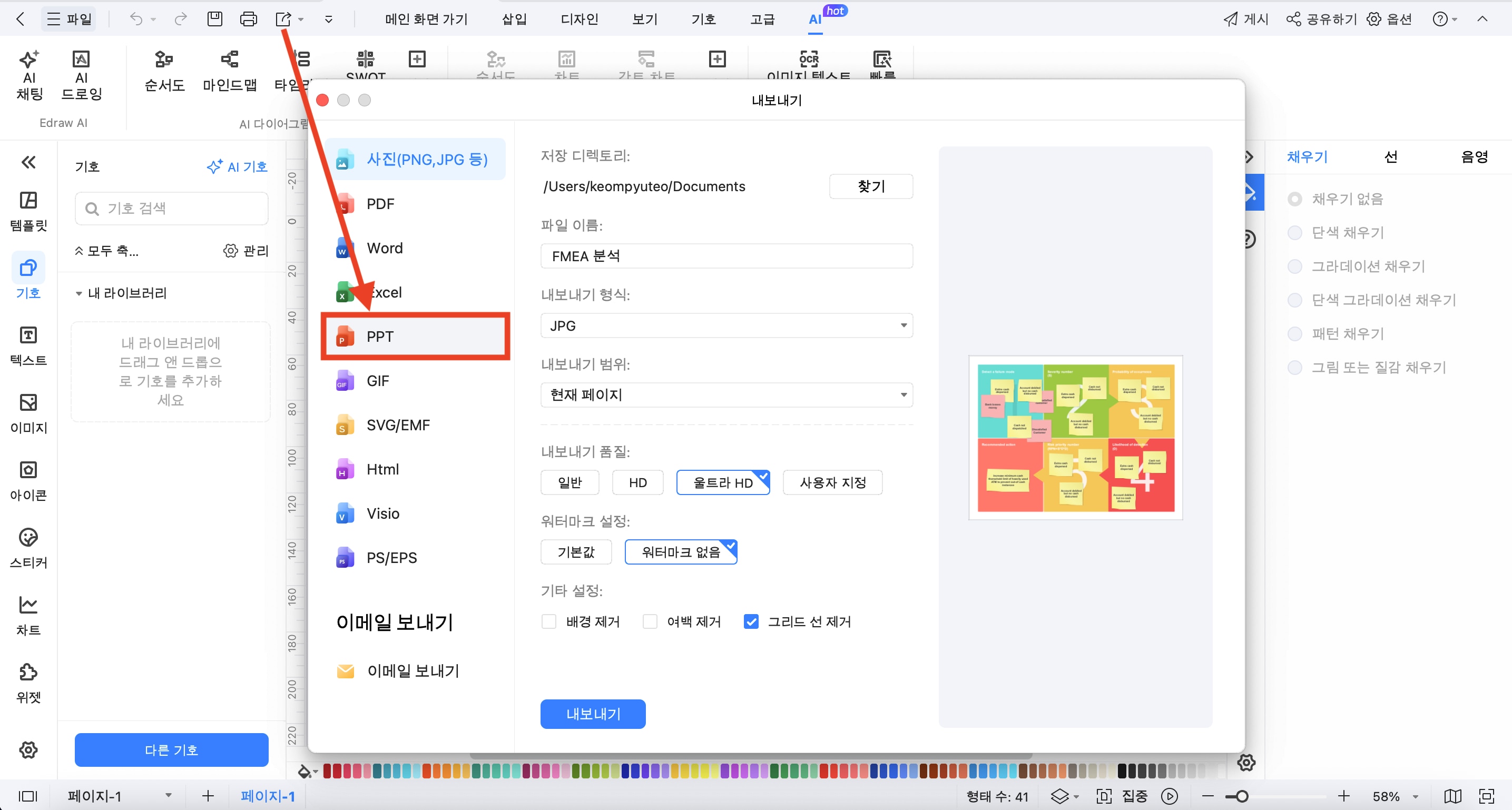

3. AI 슬라이드 변환
완성된 FMEA 문서를 프레젠테이션 형식으로 자동 변환해 줍니다.
회의나 보고 자료로 바로 활용 가능하니, 문서와 발표 자료를 따로 만드는 수고를 줄일 수 있습니다.

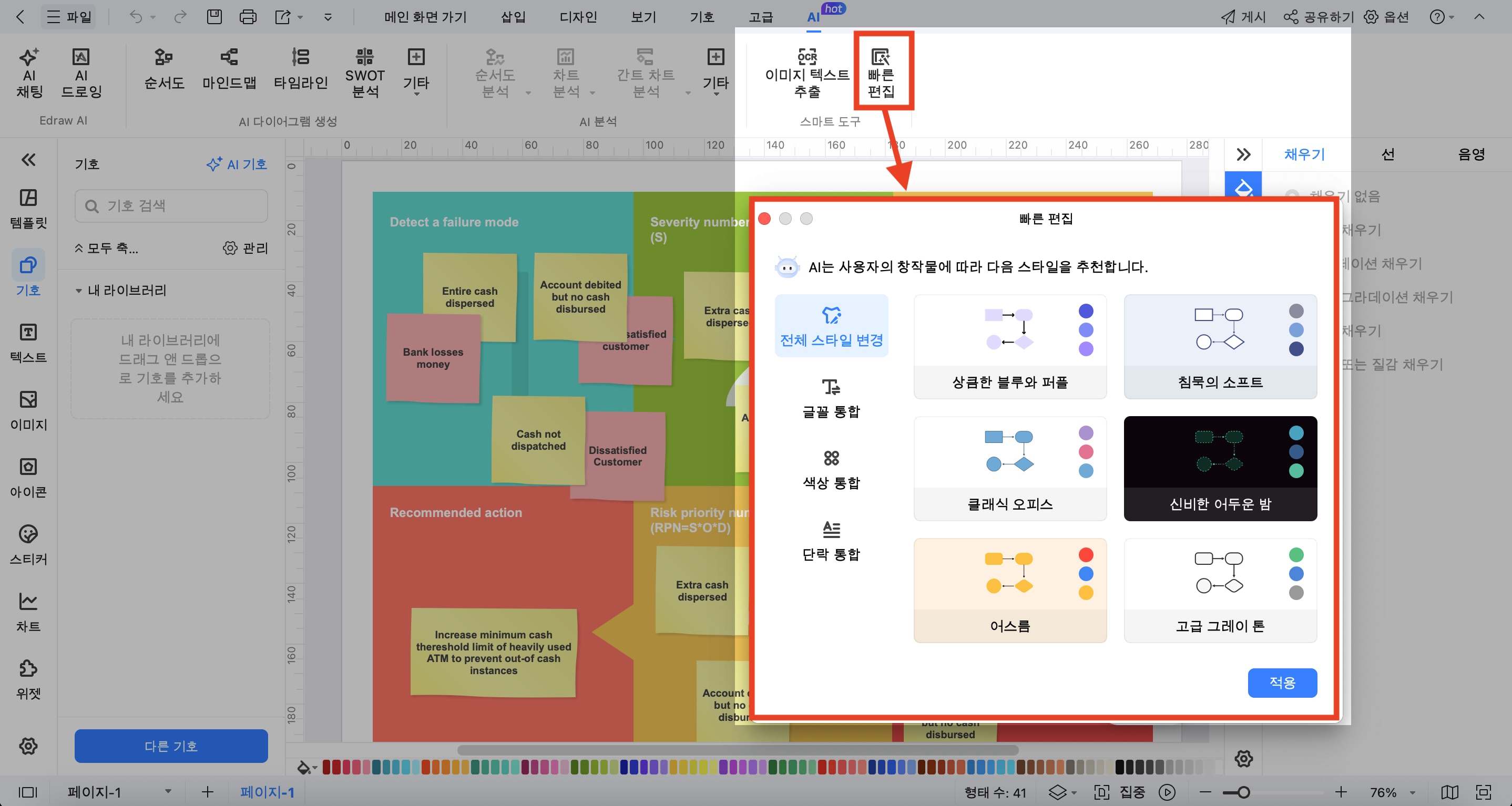

4. AI 빠른 편집
다이어그램의 색상, 아이콘, 레이아웃을 자동으로 추천해 가독성을 높여줍니다.
단순히 예쁘게만 만드는 게 아니라, 중요도에 따라 시각적 강조를 적용해 분석 보고서의 설득력을 강화합니다.
이드로우맥스 AI(EdrawMax AI)는 텍스트를 입력하는 것만으로 FMEA 다이어그램, 순서도, 마인드맵 등을 자동으로 생성해 줍니다.
또한, 다이어그램을 PPT로 변환해주는 AI 슬라이드 변환 기능이나, 문서의 톤을 조절하고 번역까지 해주는 AI 텍스트 어시스턴트 기능까지 갖추고 있어 업무 효율을 극대화할 수 있어요.
지금까지 FMEA의 개념부터 FMEA의 실무 작성 사례, 그리고 업무 효율을 극대화하는 AI 툴 이드로우맥스(EdrawMax)까지 알아봤습니다. FMEA는 단순히 서류 작업을 위한 것이 아니라, 잠재적 위험을 미리 파악하고 대응하여 더 나은 결과물을 만드는 강력한 도구예요.
특히 이드로우맥스(EdrawMax) 를 활용하면, 복잡한 FMEA도 훨씬 쉽고 빠르게 작성할 수 있어요.
다음 프로젝트에서 FMEA를 작성해야 한다면, 오늘 정리한 작성 사례와 이드로우맥스를 꼭 활용해 보세요. 분명히 '왜 이제야 썼을까?' 하는 생각이 들 겁니다!
질문 1. FMEA 프로세스란 무엇인가요?
FMEA는 제품이나 공정에서 발생할 수 있는 잠재적 고장 모드를 미리 식별하고, 그 영향과 위험도를 정량적으로 분석하여 적절한 예방 대책을 마련하는 데 사용됩니다. 이를 통해 제품 신뢰성을 높이고, 생산 비용과 시간을 절감하며, 고객 만족도를 향상시킬 수 있습니다.
질문 2. DFMEA(설계 FMEA)와 PFMEA(공정 FMEA)의 차이점은 무엇인가요?
DFMEA(Design FMEA)는 제품 설계 단계에서 발생할 수 있는 잠재적 결함을 분석하여 설계 단계에서의 문제를 사전 예방하는 기법입니다. PFMEA(Process FMEA)는 제조나 운영 공정에서 발생할 수 있는 문제를 분석하고, 공정 중 리스크를 식별해 대응하는 데 초점을 둡니다.
질문 3. FMEA 프로세스의 기본적인 5단계는 어떻게 되나요?
1.고장 모드 식별 2.영향 및 원인 분석 3.위험도 평가 4.예방 조치 수립 5.결과 검토 및 지속적 개선
