데이터베이스 설계나 시스템 분석을 해본 분들이라면 한 번쯤은 들어봤을ER 다이어그램(Entity-Relationship Diagram).
처음에는 복잡해 보이지만, 사실 한 번만 제대로 익혀두면 데이터 구조를 시각적으로 한눈에 파악할 수 있는 아주 강력한 도구예요.
특히, 최근에는 온라인 툴과 AI 기능을 활용해서 누구나 손쉽게 ER 다이어그램을 만들 수 있게 되었죠. 이번 글에서는 ER 다이어그램이 무엇인지부터, 인기 있는 제작 툴, 그리고 AI를 활용한 제작 방법까지 실무에 바로 써먹을 수 있는 가이드를 준비했어요. 그럼 시작해 볼까요??
Part 1: ER 다이어그램란? & 추천 제작 툴 TOP 5
✅ ER 다이어그램이란?
ER 다이어그램(Entity-Relationship Diagram)은 데이터베이스의 구조와 관계를 시각적으로 표현한 다이어그램이에요. 쉽게 말해, “어떤 데이터가 있고, 이 데이터들이 서로 어떻게 연결되어 있는지”를 그림으로 보여주는 도구라고 생각하면 됩니다.
예를 들어 '쇼핑몰' 데이터베이스가 있다면, '고객', '상품', '주문' 같은 데이터 덩어리(Entity)들이 있고, 고객은 상품을 '주문한다'는 관계(Relationship)를 맺고 있겠죠? 이걸 시각적으로 표현한 게 바로 ER 다이어그램이에요. 이걸 잘 그려두면 개발자든 기획자든 누구든 시스템 구조를 한눈에 파악할 수 있거든요.

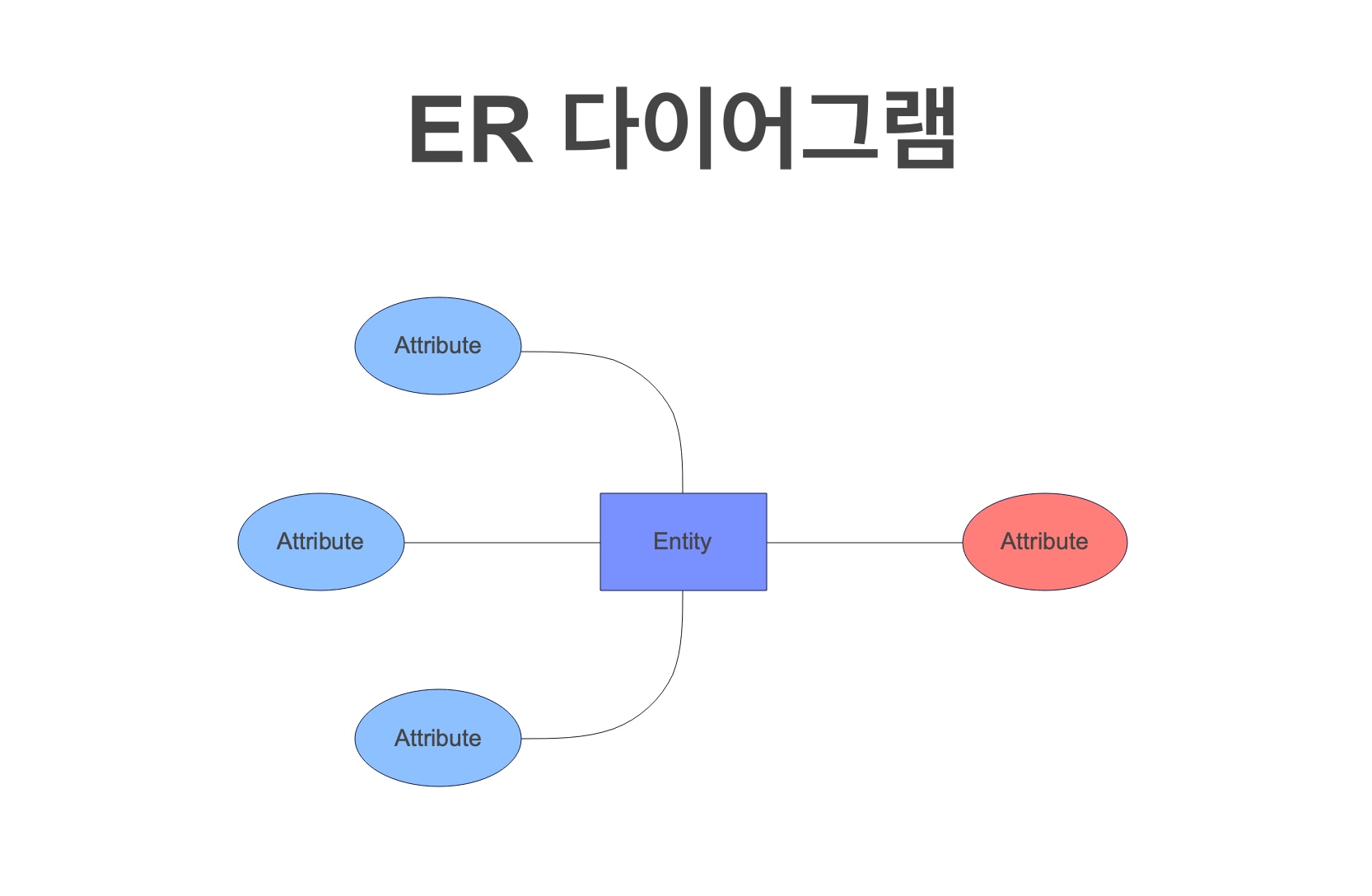

✔️ 개체(Entity): 저장하려는 데이터의 덩어리 (예: 회원, 게시글)
✔️ 속성(Attribute): 개체가 가지는 정보 (예: 회원의 아이디, 이름)
✔️ 관계(Relationship): 개체와 개체 사이의 상호작용 (예: 회원이 게시글을 작성한다)
✅ ER 다이어그램 제작 툴 TOP 5
요즘은 온/오프라인 기반의 툴들이 많아서, 손쉽게 ER 다이어그램을 만들 수 있어요.
그럼 대표적으로 많이 쓰이는 ER 다이어그램 툴 5가지를 소개해드릴게요.
1. Lucidchart
Lucidchart는 구글, 아마존, 네트플릭스 등 글로벌 기업에서도 사용하는 대표적인 다이어그램 툴이에요. 단순한 ER 다이어그램뿐 아니라 조직도, 네트워크 다이어그램 등 거의 모든 시각화 작업을 지원합니다.
주요 기능
• 드래그 앤 드롭 기반의 직관적 인터페이스
• Google Workspace, Microsoft 365, Slack 등 다양한 업무 툴과 연동
• 실시간 협업 및 코멘트 기능
• 방대한 템플릿 라이브러리 제공
장점
-
협업 기능이 뛰어나 원격 팀에게 최적
-
사용법이 직관적이라 처음 쓰는 사람도 빠르게 적응 가능
-
대기업에서 검증된 안정성
단점
-
무료 버전은 저장 가능한 다이어그램 수가 제한됨
-
기업 단위 라이선스 비용이 꽤 높음
2. GitMind
GitMind는 원래 마인드맵과 플로우차트를 중심으로 한 웹 기반 툴이지만, 최근에는 ER 다이어그램 등 데이터 모델링에도 활용할 수 있도록 지원하고 있습니다. 깔끔하고 빠른 UI 덕분에 입문자들이 자주 찾는 도구예요.
주요 기능
• 로그인 후 클라우드 기반 저장(PC, 태블릿, 모바일 연동)
• 다양한 무료 다이어그램 템플릿 제공
• 실시간 공유 및 온라인 협업 가능
• 브라우저 기반으로 설치 불필요
장점
-
가볍고 속도가 빨라 빠른 스케치용으로 적합
-
깔끔한 인터페이스
-
무료로 기본 기능 충분히 사용 가능
단점
-
고급 기능(예: 고급 내보내기, 일부 협업 기능)은 유료
-
대형 프로젝트나 복잡한 DB 모델링에는 기능 한계
3. 이드로우맥스 (EdrawMax)
이드로우맥스(EdrawMax) 는 280종 이상의 다이어그램을 지원하는 올인원 전문 툴입니다. 특히 ER 다이어그램 전용 심볼과 템플릿이 풍부해서 초보자도 쉽게 시작할 수 있고, 전문가도 만족할 만한 수준 높은 결과물을 만들 수 있어요. 최근에는 AI 기능까지 추가되어, 명령어만 입력해도 자동으로 ER 다이어그램을 생성할 수 있습니다.
주요 기능
• ER 다이어그램 전용 템플릿 과 심볼 라이브러리 제공
• AI 다이어그램 생성: 텍스트 프롬프트 입력 → 자동 생성
• 협업 기능(클라우드 저장, 팀 단위 작업 지원)
• PDF, Visio, PNG 등 다양한 포맷으로 내보내기 가능
장점
-
초보자도 쉽게 다룰 수 있는 UI + 전문가 수준 결과물 제작 가능
-
AI 기능으로 제작 속도 단축
-
다양한 다이어그램 통합 지원
단점
-
일부 고급 기능은 유료 플랜에서만 사용 가능
4. dbdiagram.io

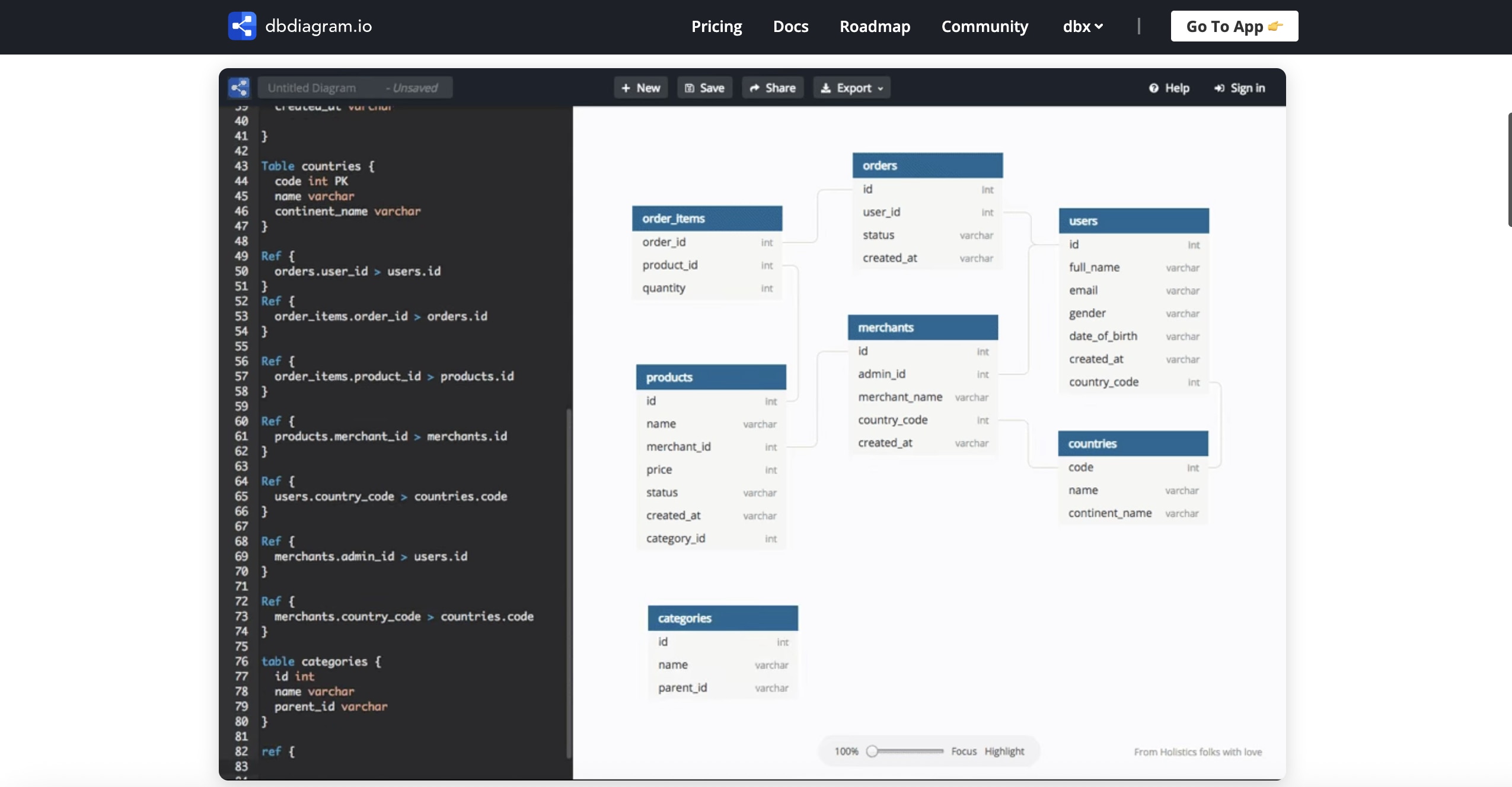

dbdiagram.io는 는 개발자 중심의 ER 다이어그램 툴로, SQL 기반의 데이터베이스 설계에 최적화되어 있습니다. 직접 테이블 구조를 입력하면 자동으로 ER 다이어그램이 생성되는 방식이라, 특히 개발자들에게 인기가 많습니다.
주요 기능
• SQL 코드 입력 → 자동 ER 다이어그램 변환
• PostgreSQL, MySQL, SQLite 등 주요 DBMS 지원
• 다이어그램을 이미지, PDF, URL로 공유 가능
• GitHub와 연동하여 소스 관리 가능
장점
-
DB 구조 설계에 강점
-
빠르고 정확한 자동화 기능
-
개발자 친화적
단점
-
비개발자가 쓰기엔 다소 어려움
-
디자인 커스터마이징 옵션 부족
5. Gliffy

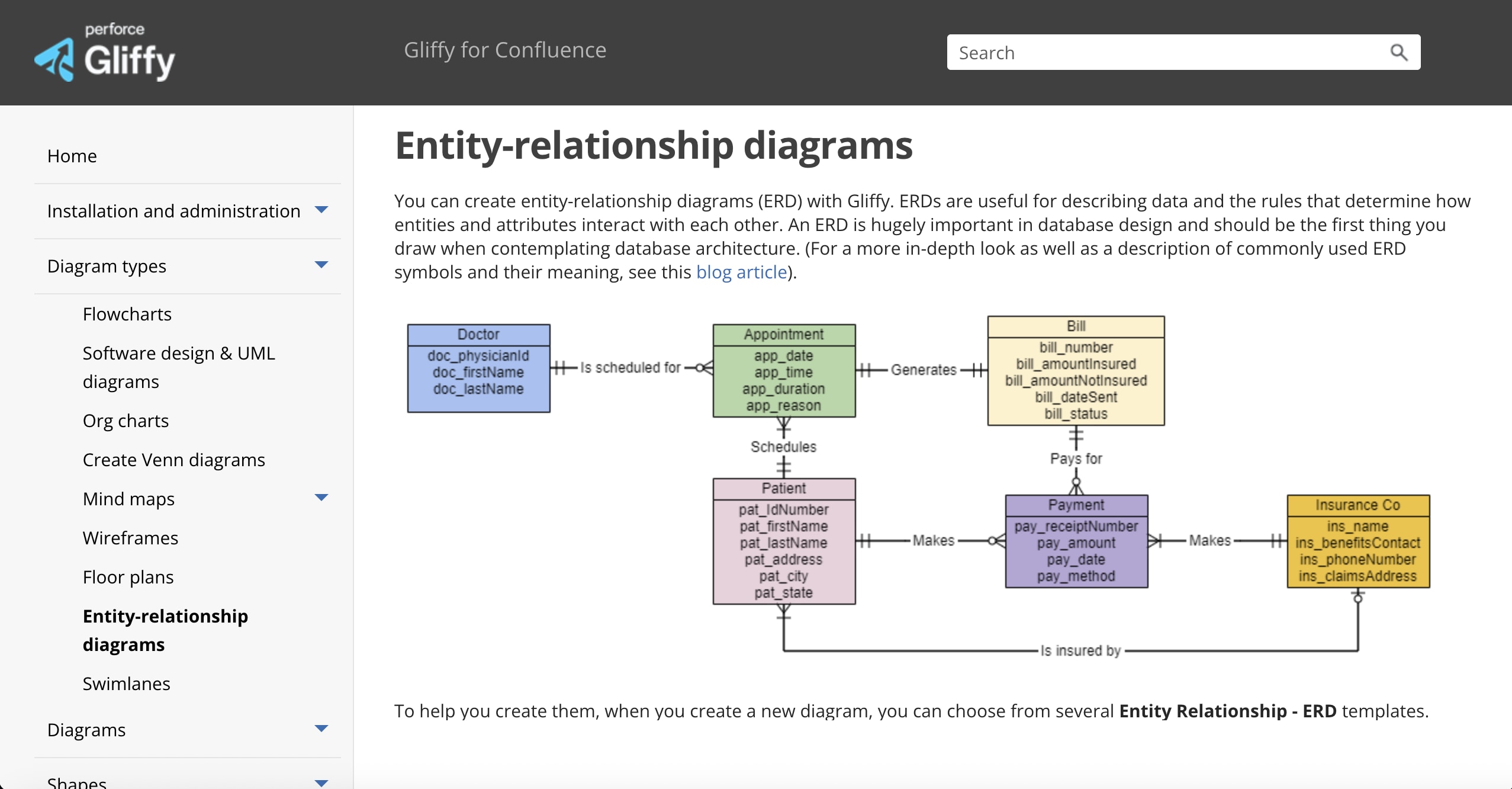

Gliffy는 Atlassian 계열(Jira, Confluence 등)과 잘 연동되는 다이어그램 툴로, 소프트웨어 개발팀에서 자주 사용됩니다. ER 다이어그램뿐만 아니라 UML, 네트워크 다이어그램, 와이어프레임 제작에도 활용 가능해요.
주요 기능
• Jira, Confluence 내에서 바로 다이어그램 삽입 가능
• 드래그 앤 드롭 기반의 간편한 제작
• 팀 단위 협업 기능 제공
• 기본적인 도형 및 심볼 라이브러리 지원
장점
-
협업 툴과 연계성이 뛰어나 개발팀에게 최적
-
사용법이 단순하고 빠르게 습득 가능
-
직관적인 인터페이스
단점
-
기능이 단순해서 대규모 DB 설계에는 아쉬움
-
고급 데이터 모델링 기능 부족
Part 2: 인기 툴 3종으로 ER 다이어그램 만드는 방법
그럼 이어서 가장 인기 있는 3가지 툴, 이드로우맥스(EdrawMax), Lucidchart, GitMind로 ER 다이어그램을 직접 만들어 볼게요. 정말 간단하니 잘 따라와 보세요!
1. 이드로우맥스(EdrawMax)에서 ER 다이어그램 만들기

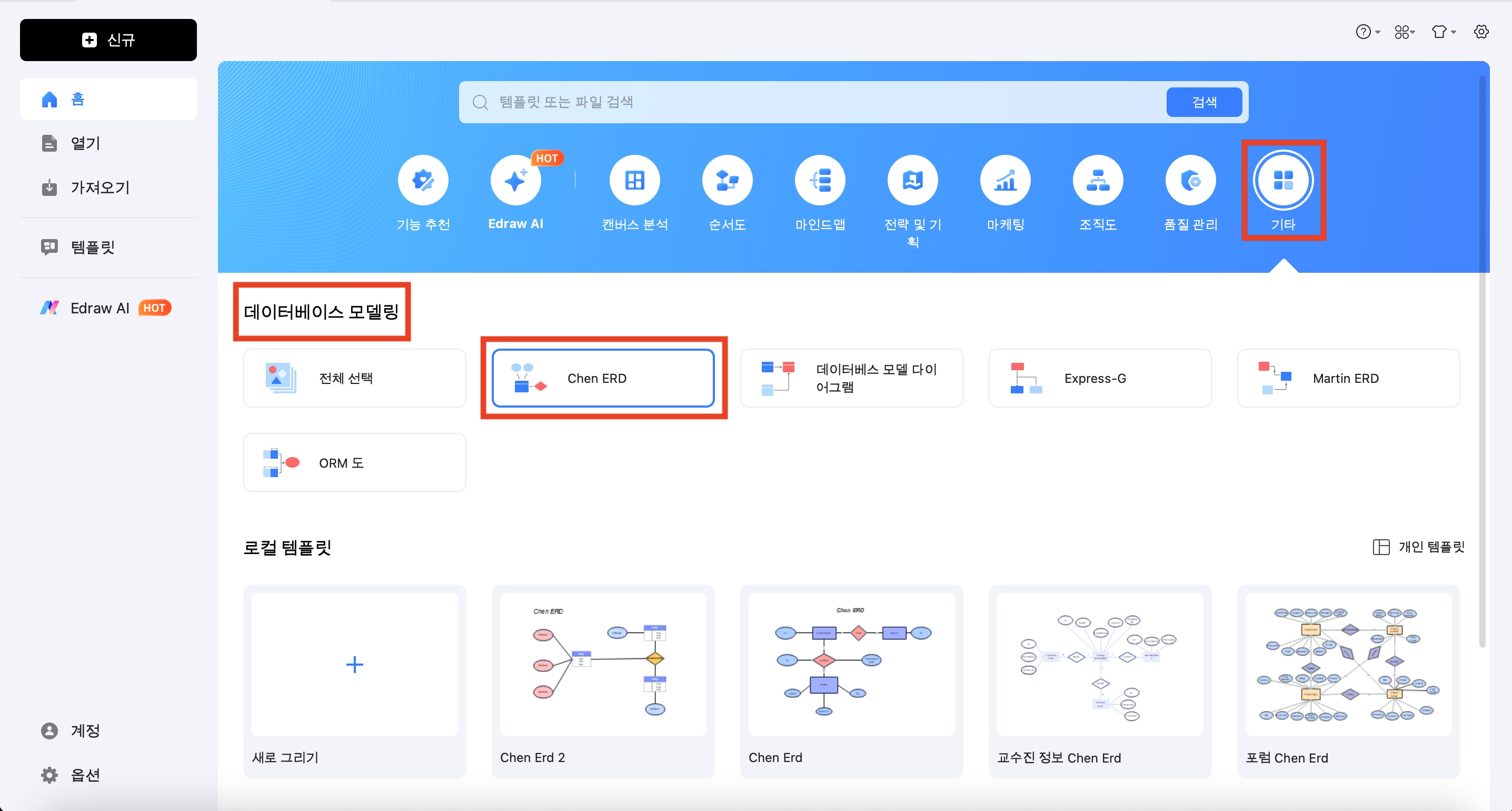

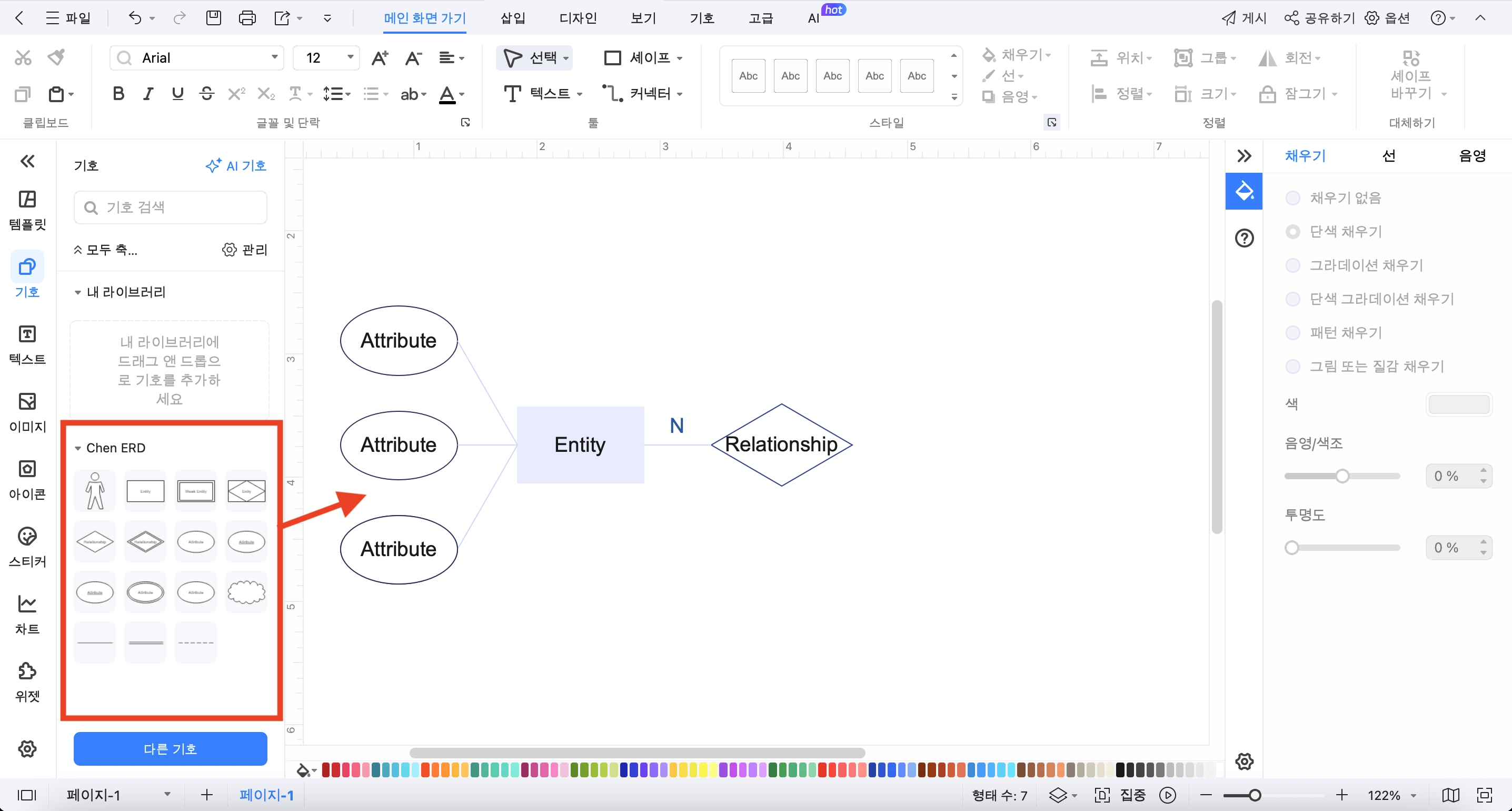

- 1단계: [기타] > [데이터베이스 모델링] > [Chen ERD] 템플릿 선택

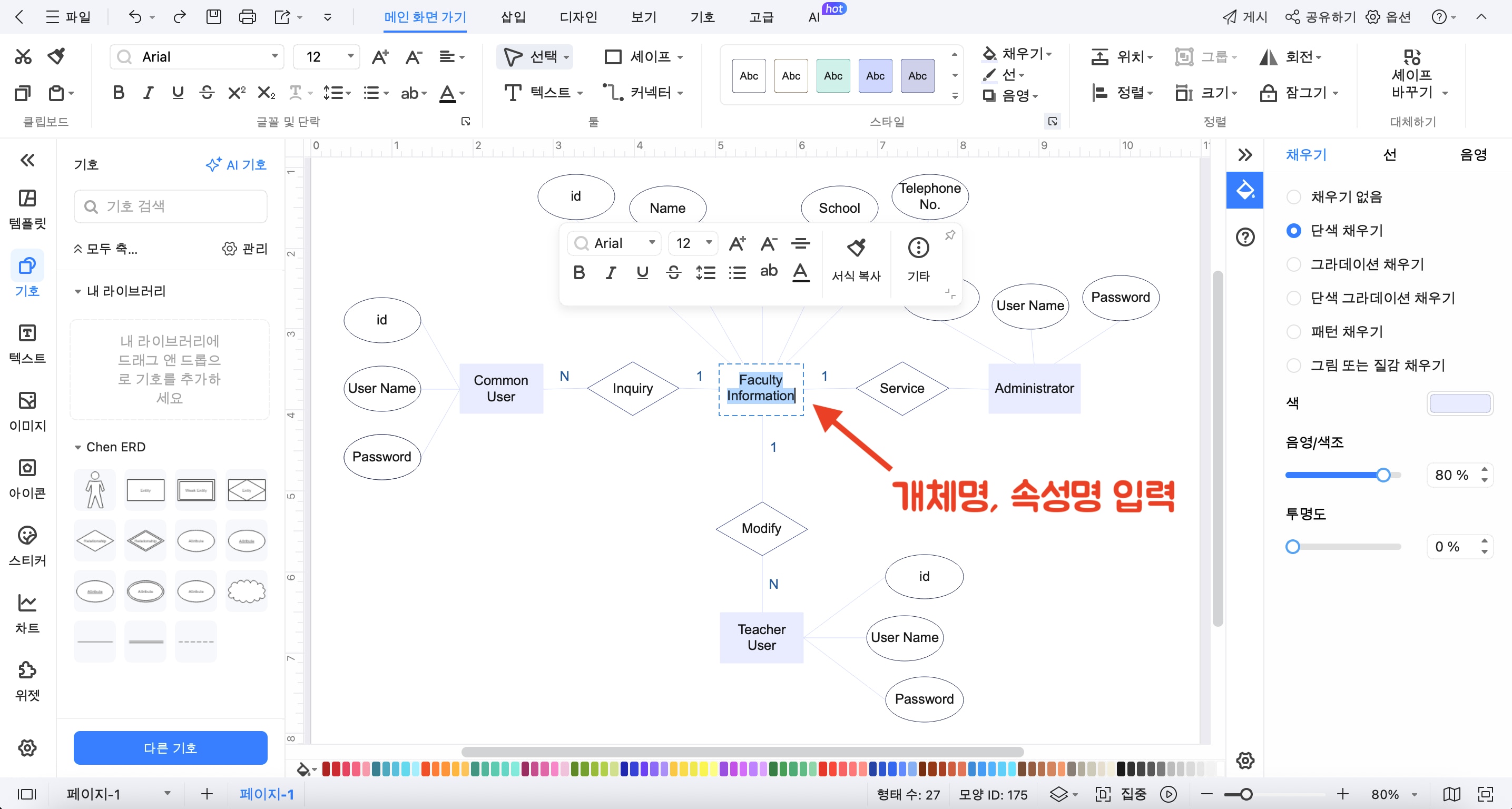

- 2단계: 왼쪽 기호 라이브러리에서 '개체', '관계', '속성' 등 도형을 캔버스로 드래그
- 3단계: 도형을 더블 클릭해서 텍스트 입력 (개체명, 속성명 등) 및 선으로 연결

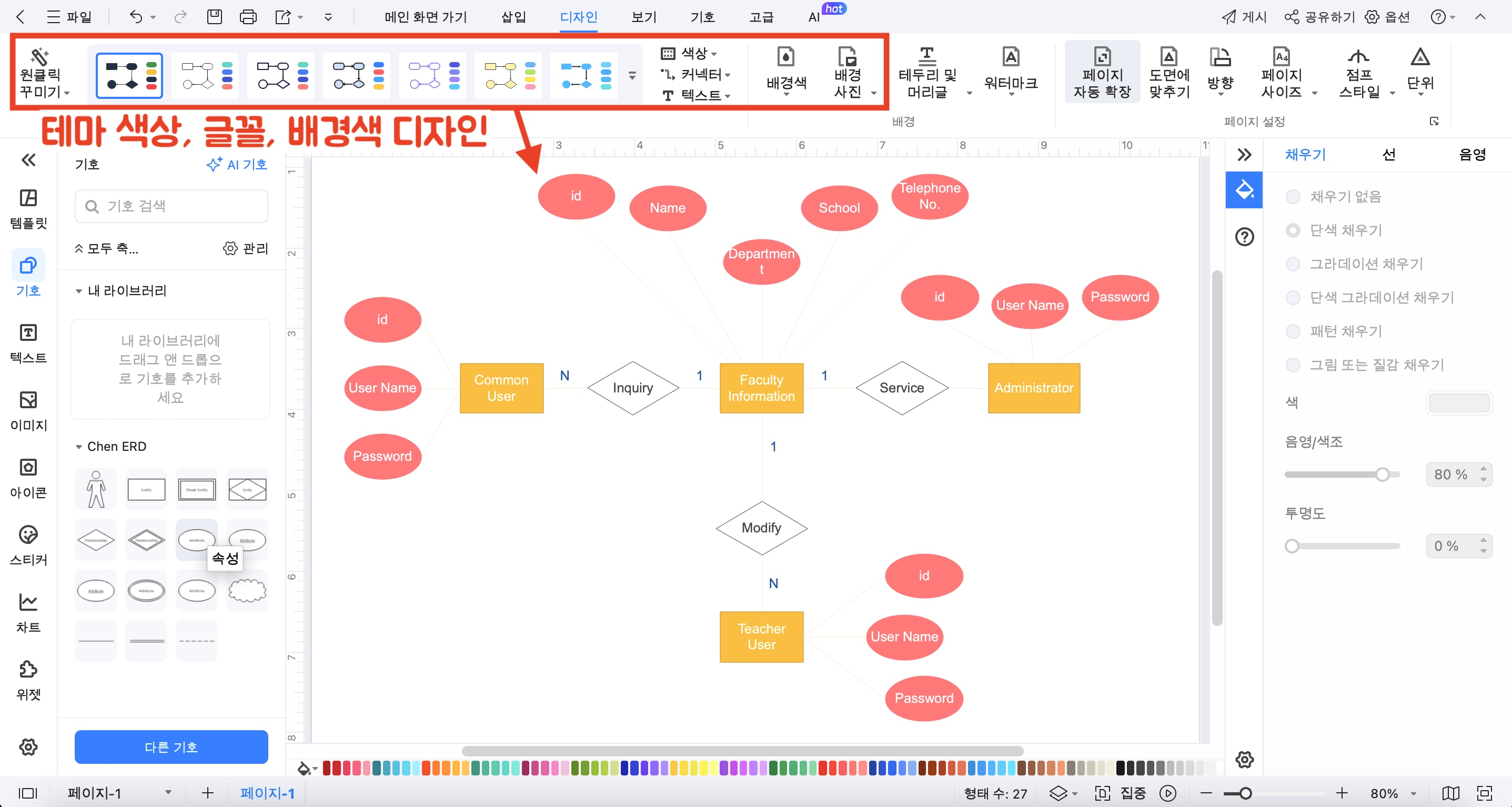

- 4단계: 테마 색상, 글꼴, 배경색 등을 변경해 가독성을 높이면 끝!
2. Lucidchart에서 ER 다이어그램 만들기

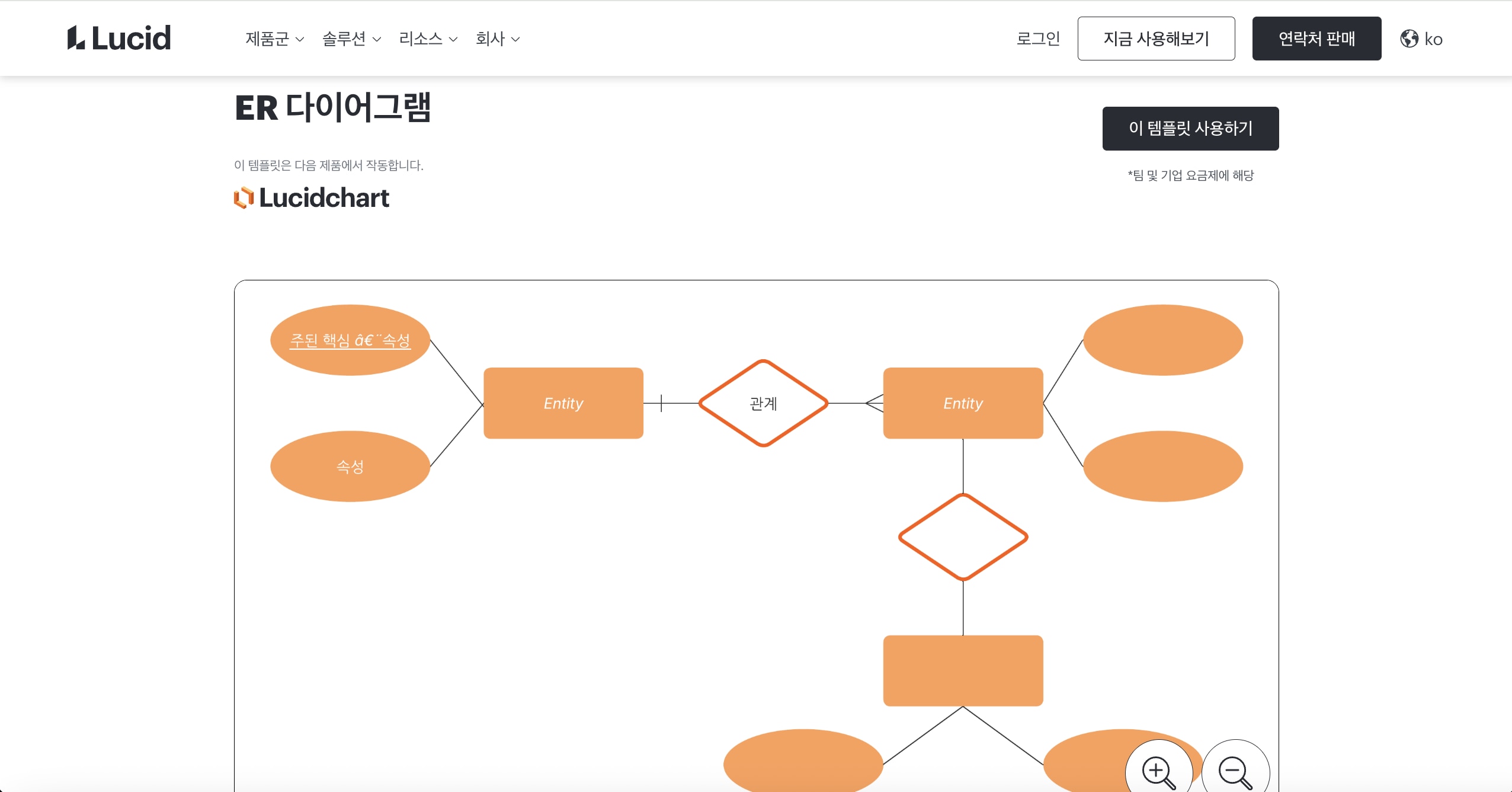

- 1단계: '새로 만들기' > 'Lucidchart' > 'ERD' 템플릿 선택
- 2단계: 왼쪽 도형 메뉴에서 'ERD' 도형 라이브러리 추가
- 3단계: 필요한 도형을 끌어와 배치하고 내용 입력
- 4단계: 오른쪽 상단 '공유' 버튼으로 팀원 초대해서 함께 편집
3. GitMind에서 ER 다이어그램 만들기
- 1단계: '새 파일' > '플로우차트' 템플릿 선택
- 2단계: 기본 도형을 활용해 개체와 속성 표현
- 3단계: 텍스트 도구로 관계를 설명하고 선으로 연결
- 4단계: 클라우드에 자동 저장하고, 공유 링크로 팀원과 협업
- Lucidchart → 협업이 중요할 때
- GitMind → 빠르고 가벼운 초안 제작용
- 이드로우맥스(EdrawMax) → 전문적이고 완성도 높은 다이어그램 제작 + AI 기능 활용
Part 3: 이드로우맥스(EdrawMax) AI로 1분 만에 ER 다이어그램 제작하기
이제부터가 진짜 핵심이에요. 위에서 소개한 방법들도 충분히 쉽지만, 이젠 다이어그램을 그릴 필요조차 없어졌어요. 이드로우맥스 AI 기능 덕분이죠.
그냥 우리가 만들고 싶은 데이터베이스 구조를 한글로 설명해주기만 하면, AI가 찰떡같이 알아듣고 ER 다이어그램을 순식간에 그려줍니다.
✅ 이드로우맥스(EdrawMax) AI로 ER 다이어그램 만들기

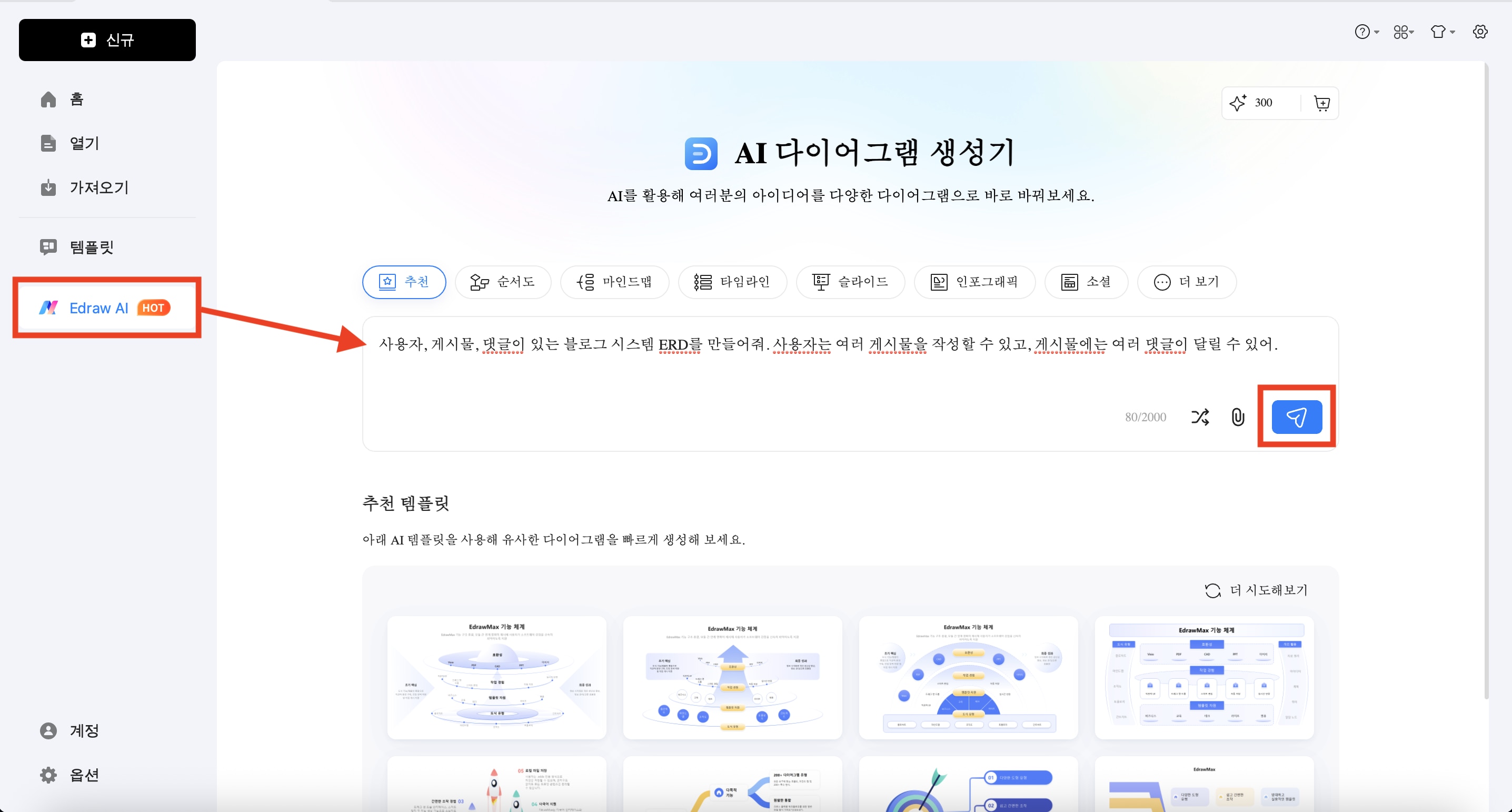

- 1단계: 이드로우맥스(EdrawMax) 실행 후, [Edraw AI] 클릭
- 2단계: 원하는 데이터베이스 구조를 입력
- 3단계: [생성 아이콘]을 클릭하면 AI가 자동으로 ER 다이어그램 생성
- 4단계: 생성된 다이어그램을 필요에 따라 수정 및 편집
ER 다이어그램은 데이터베이스 구조를 이해하고 설계하는 데 꼭 필요한 도구입니다.
처음엔 어렵게 느껴질 수 있지만, 올바른 툴과 방법을 알면 누구나 빠르게 배워 활용할 수 있어요.
- 협업과 직관적인 인터페이스를 원한다면 Lucidchart
- 가볍고 빠른 초안 제작이 필요하다면 GitMind
- 전문성과 AI의 도움을 받고 싶다면 이드로우맥스(EdrawMax)
특히 이드로우맥스(EdrawMax)는 템플릿, 심볼, 그리고 AI 기능까지 지원하기 때문에 입문자부터 전문가까지 만족할 수 있는 최적의 선택이 될 거예요. 지금 바로 무료로 이드로우맥스(EdrawMax)를 사용해 ER 다이어그램을 제작해 보세요!
